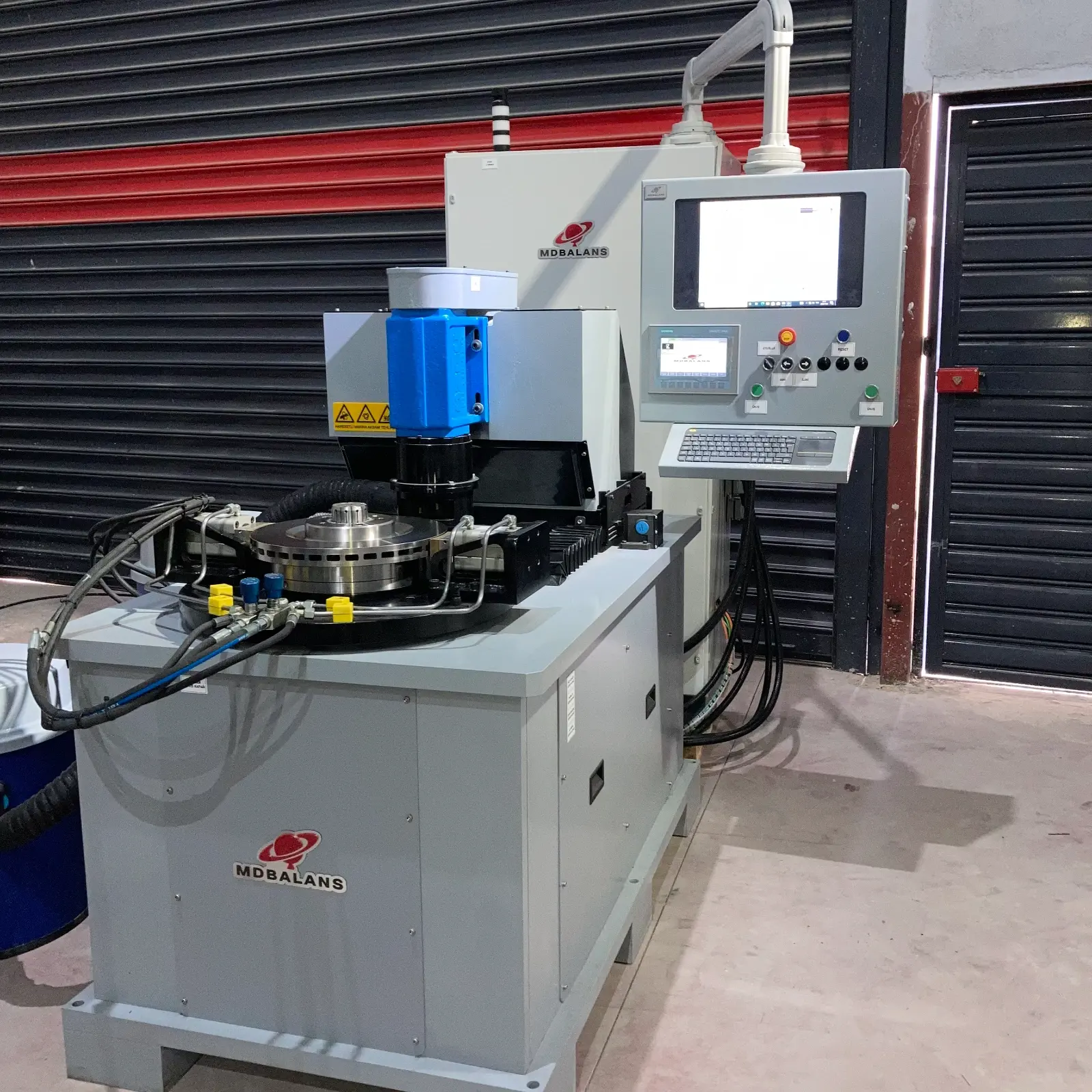

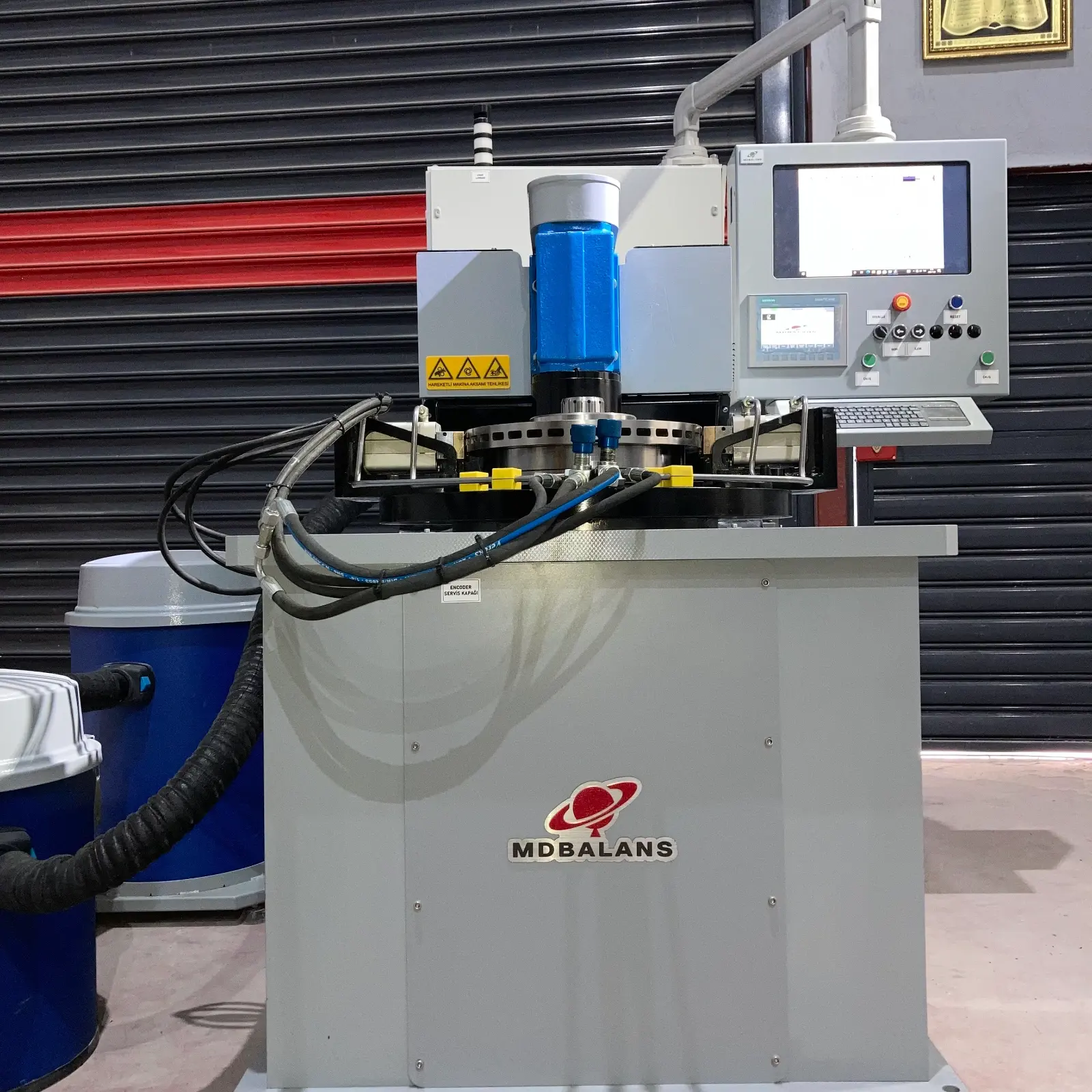

MD100-DFO kayış tahrikli, otomatik yüklemeli, dikey balans makinesidir. Bu tip makineler fren diskleri balansı için tavsiye edilir. Statik parçaları dengeleme özelliğine sahiptir.Otomatik balans alma özelliği ile freze sayesinde delik ve derinlik hesaplar otomatik olarak balans değerini toleranslara getirir.
1-Ölçüm Düzlemi
Sert pedastal olacaktır. Sabit servolu kayış tahriklidir. Parça göbek çapına göre özel pens ile diyafram sayesinde sıkma yapar.
2-Matkap sistemi
1 adet m a t k a p s istemi 5.5 kw,Z-X ekseni servo kontrollü bağımsız hareketli olacaktır. 40 mm kanal kesme yapabilir. Freze bağlanabilir ve toz emme aparatlı olacaktır.
3-Toz emme sistemi
3 kw blo w e r s i s temi ile talaşı haznesinde toplayacaktır.Taşınabilir hareketli olacaktır.
4-Hidrolik sistem

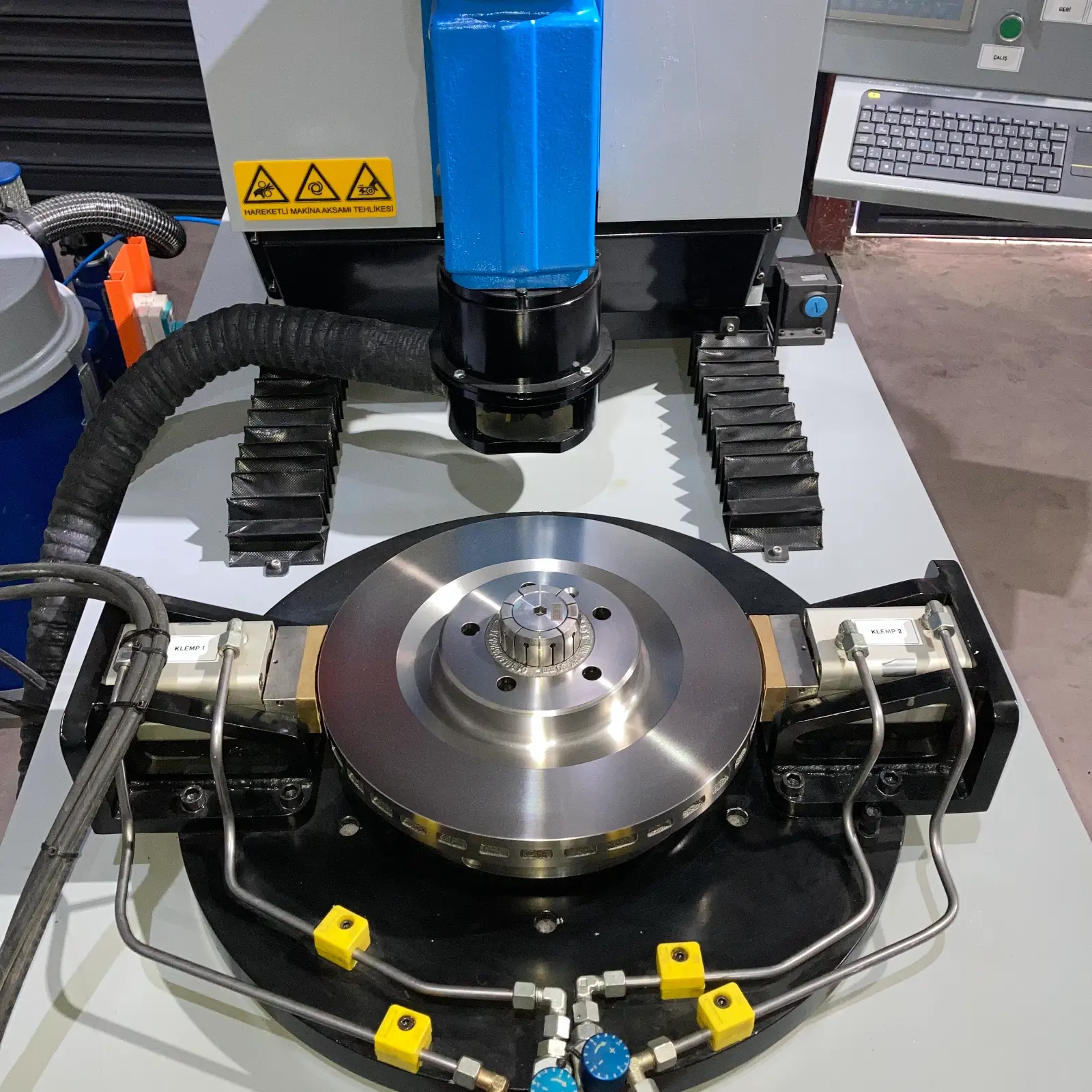

Matkap kesme sırasında 2 adet çene piston yardımı ile rotoru kitleme yapacaktır.
5-Kafes sistemi
Lineer kızak ve piston yardımı ile otomatik aç-kapa yapar. Pılz güvenlik sistemi ile kapak açık ise sistem çalışmaz.Swıch ile kapak kapalı kontrolünü sağlar.

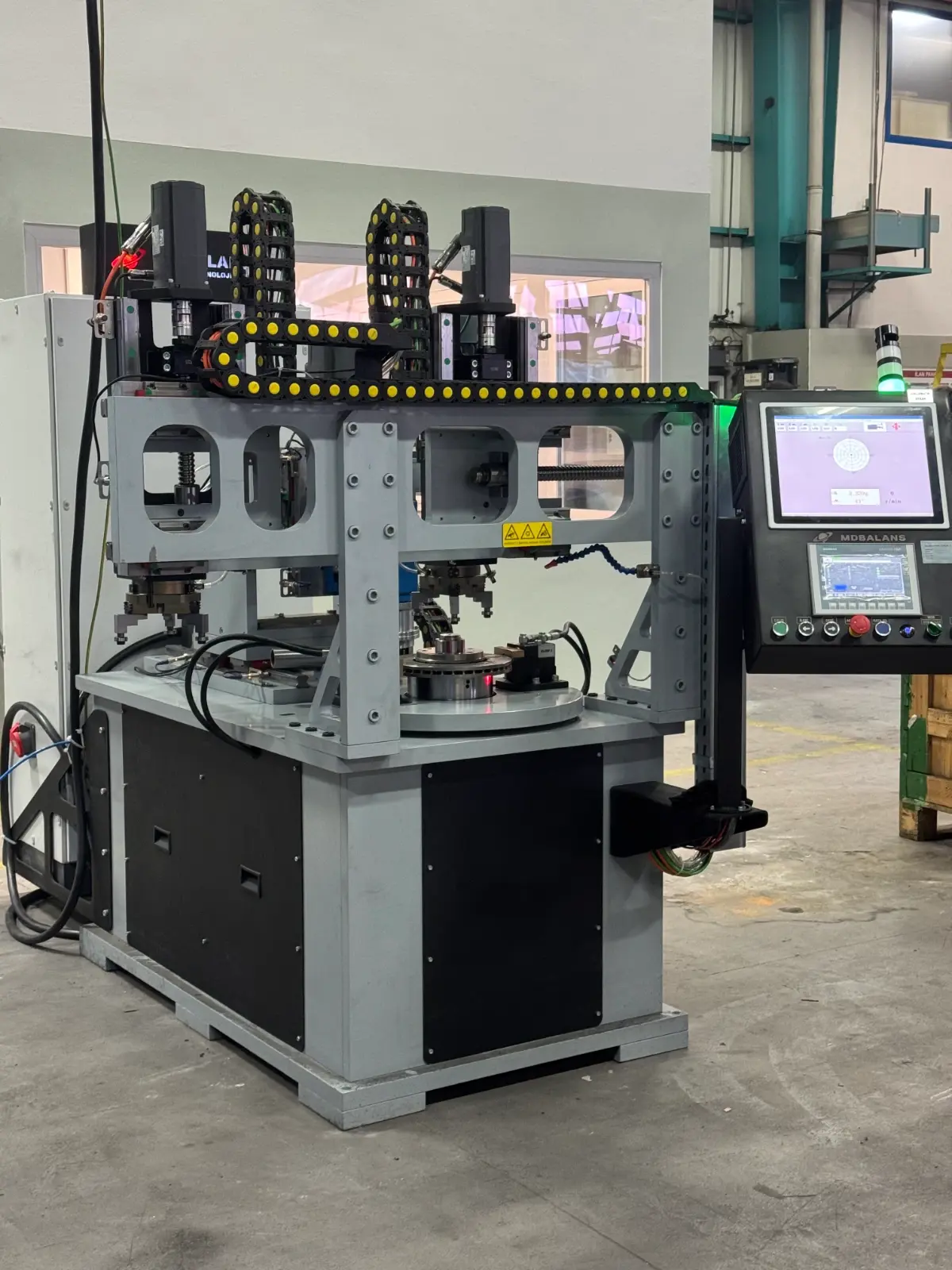

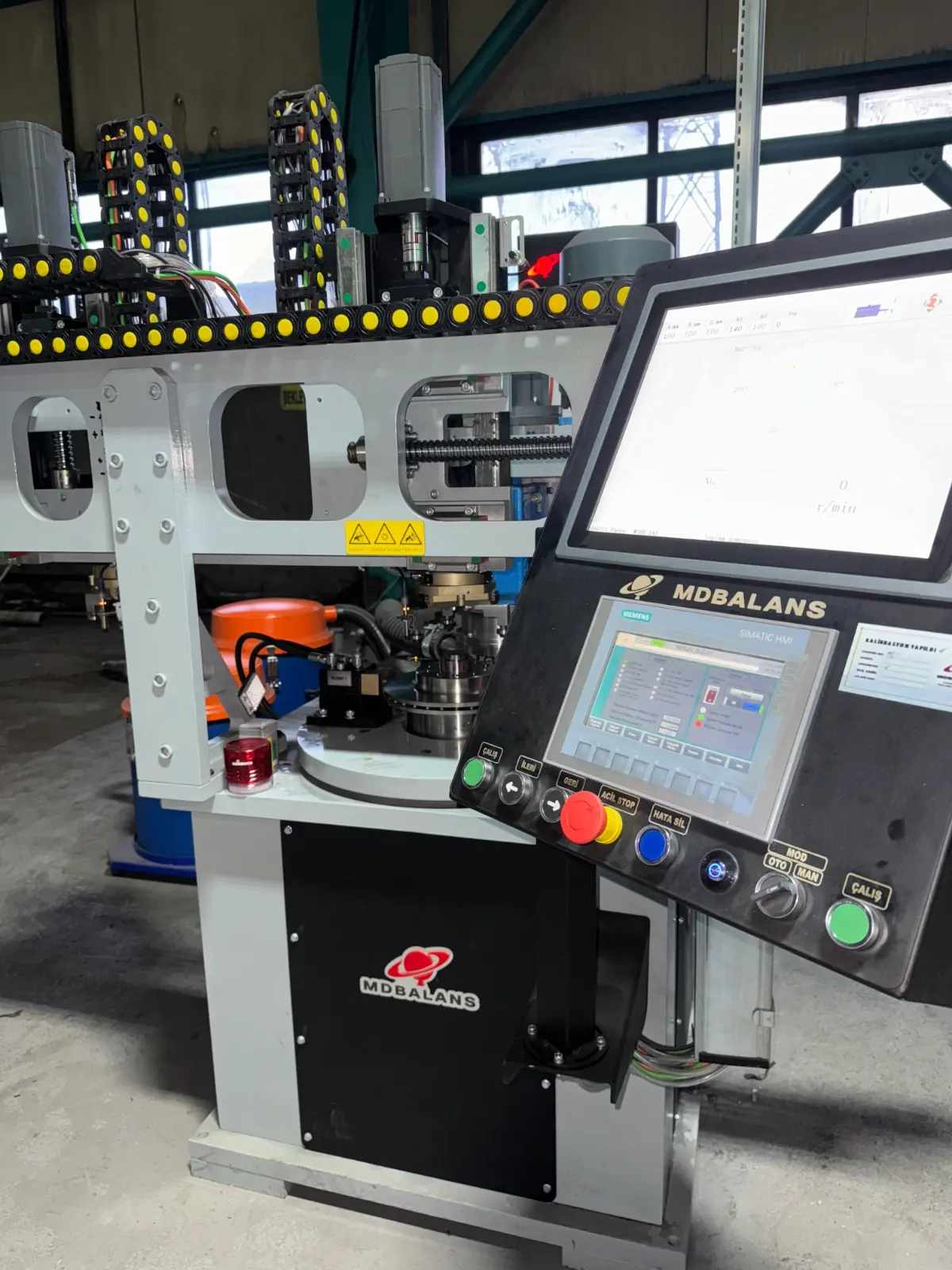

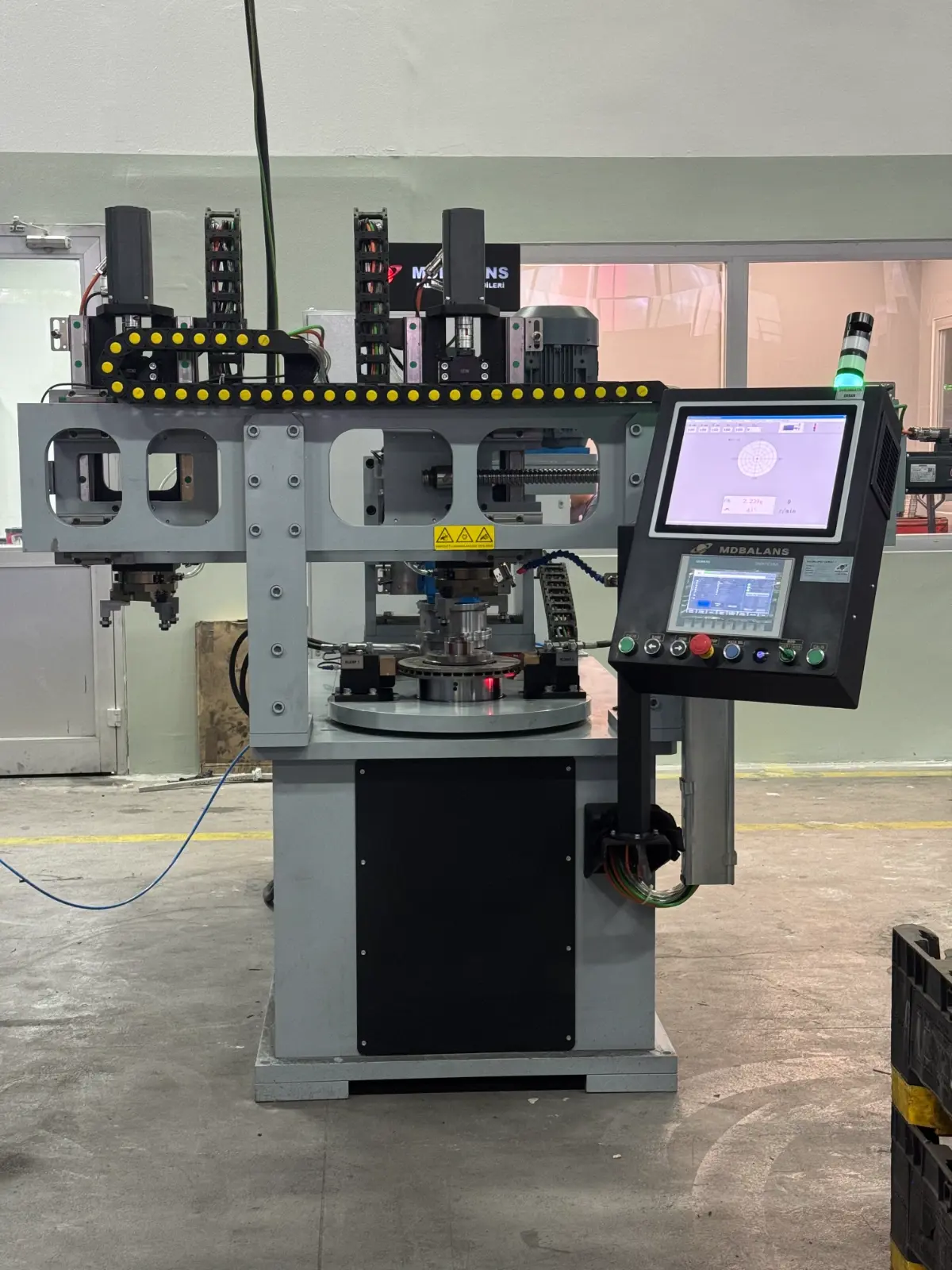

6-Robot sistemi
Servo ile lineer kızak sisteminde X ekseni mevcuttur.Bağımsız 2 adet Z ekseni yardımı ile parça taşıma yapar.
Tahrik tipi: Kayışlı
Maksimum kapasitesi: 100 kg
Minumum kapasitesi: 2 kg
Düzlem üzerinde maksimum rotor çapı: 600 mm
Düzlem üzerinde minumum rotor çapı: 150 mm
Düzlem sayısı: 1 adet sert ayak-1 servo kontrollü
Balans kalite oranı: %95
Minumum balanssızlık: ISO21940 denge kalitesi g sınıfları
Güç-Elektrik: 400V, 50 Hz, 3 faz
Motor gücü(kayış tahrik): 3 kW
Maksimum dönüş hızı: 830 rpm
Minumum Dönüş Hızı: 200 rpm
Hava basıncı: 6 bar
Ölçüm süresi: 60 sn.
Emniyet sistemi: Otomatik kapaklı güvenlik swichli
Parça yükleme boşaltma: manuel(operatör ile)

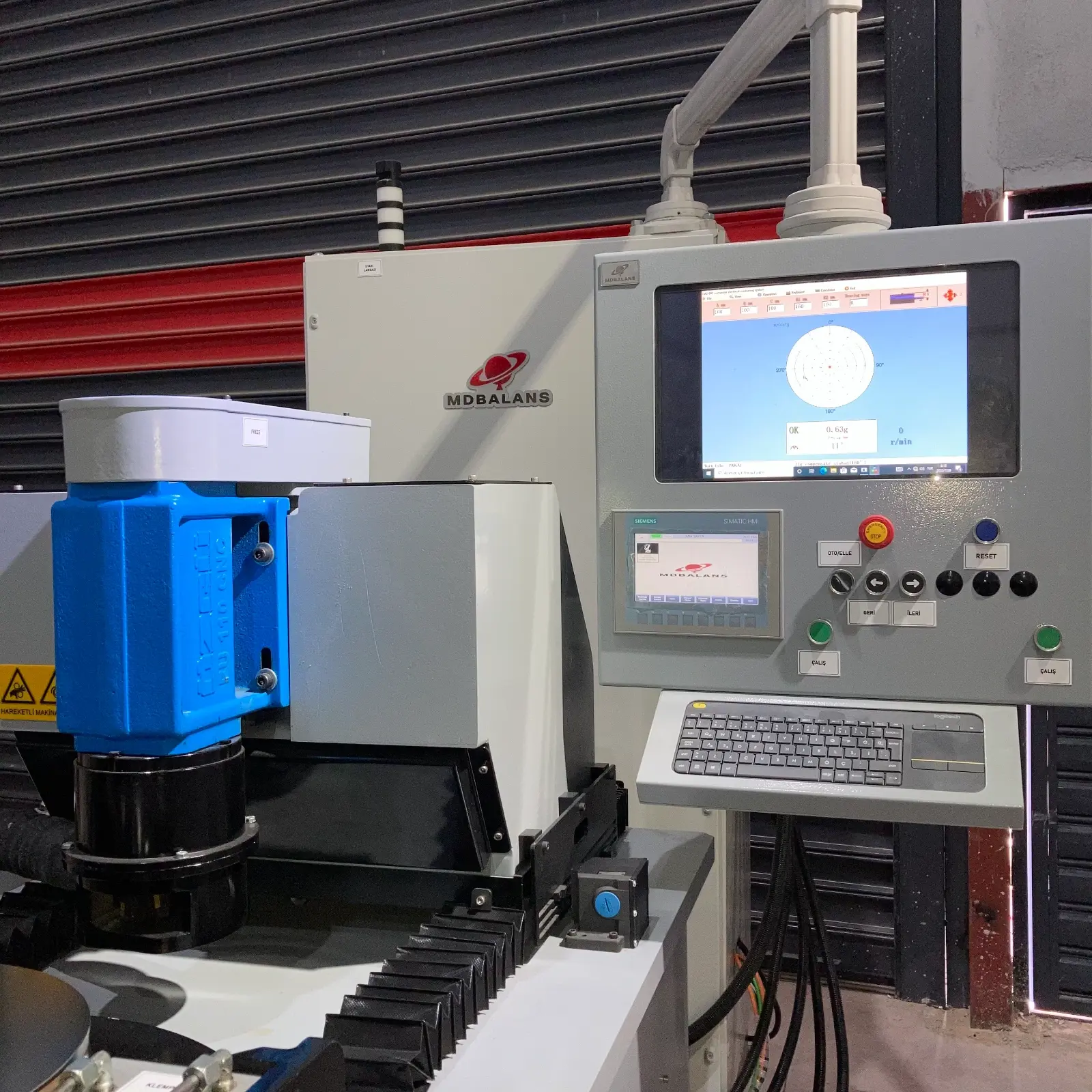

İşletim sistemi: Microsoft Windows.
Görüntü: 15” endüstriyel ekran.
Uzaktan teknik destek: Team vıewer/Any desk.
Hafıza: (SSD) 256 gb.
Şifre: operatör,şef,admin.
İletişim kanalları: Ethernet, Wi-fi ve USB.
Balans birimi: Grmm-Grcm-Gr.
Elektronik telafi: Ağırlık kontrolü.
Bağlantı adaptörünün telafisi: Adaptör balansını sıfırlar.
Rotor veritabanı: Hızlı arama özelliğine sahip veri kayıtları.
Ölçüm sonuçları ekranı: Dijital/Polar.
Fabrika rotor kalibrasyonu: Ölçü girilerek balans işlemi yapılır.
Standart kalibrasyon işlemi: Manuel kalibrasyon, ağırlık tanıtma.
Rapor yazdırma: Son balans değerini EXEL formatında yazar.USB seçenekleride mevcuttur.
Ölçüm sonuçlarını otomatik yedekler: Her test ölçümünü otomatik kaydeder.
Balans kalite parametresi
Mdbalans balans yazılımı içerisine entegre edilmiş ve ISO 21940 standardına uygun kalıcı balanssızlık hesaplama modülü yer almaktadır.Rotor tipinize uygun balans kalite derecesini (G) ilgili sekmeler altında yer alan açıklamalar sayesinde kolaylıkla bulabilirsiniz.Tolerans değerlerini otomatik hesaplar.
Rapor
Balans makinesi yazılımı, tüm balans işlemlerini, Excel formatında otomatik olarak kaydeder.İlk değer yüksek balans ve balanslama işleminden sonraki balans değerini otomatik olarak kaydeder.Usb takılarak excel dosyaları kopyalanabilir.
Operasyon Adımları
Kalibrasyon
Etalon parça ve sertifikalı kalibrasyon ağırlığı ile işlem yapılır(etalon müşteri parçası ile yapılacaktır). Yazılımda mevcut seçilen parça için gram kalibrasyonu yapıldığında model dönüşümü (farklı bir parça) olmadığı müddetçe kalibrasyon gerekmez. Farklı bir parça için model dönüşümü yapıldığında hassas ve doğru bir ölçüm için kalibrasyon yapılması gerekmektedir.
İş Güvenliği
Kapalı kafes sistemi operatörün dönüş sırasında parçaya temasını engeller İş güvenliği PILZ röle ve swıchler ile kontrol edilir.Acil stoplar ve kapı sistemi ısg standartlarındadır. Kullanıcı Yetki Sınırlandırma Otomasyon ekranında ADMİN-ŞEF-OPERATÖR şifreleri verilir kritik mudahale yetkili kullanıcılar tarafından yapılır.
Mes Sistemine Veri Aktarımı(OPSİYONEL)
Balans makinesinin otomasyon sisteminde , müşterilerin kendi MES sistemlerine gerekli bilgileri çekmeleri için gerekli alt yapı hazır bulunmaktadır. Balans makinesinin otomasyon sistemi SIEMENS markadır. Bu alt yapıda müşterilerin makineden çekebilecekleri değerler bir datablock içerisinde adresleri belli olarak her üretimden sonra güncellenir. Müşterinin mevcutta kullandığı MES sistemi makine içerisinde bulunan bu datablock üzerinden gerekli bilgileri okuyarak kendi serverında depolar ve yorumlar. Mevcut balans makinesinde aşağıdaki resimde görüldüğü üzere makine bilgileri MES sistemi ile paylaşılır.
